變頻器開關電源故障的檢測和維修，首先要了解開關電源電路構造，一般來說，包括開關電源震蕩回路，穩壓回路，保護回路和負載回路。
開關電源電路圖
1、震蕩回路：開關變壓器的主繞組N1，Q1的漏-源極，R4為電源工作電流的通路;R1提供了啟動電流;自供電繞組N2，D1，C1形成震蕩芯片的供電電壓。PC1的4腳外接定時原件R2,C2和PC1芯片本身，也構成了震蕩回路的一部分。

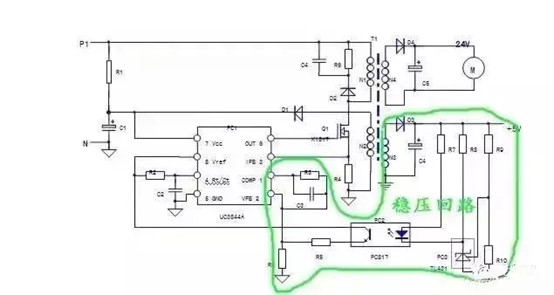

2、穩壓回路：N3，D3,C5等的+5V電源，R7~R10，PC3,R5,R6等元件構成了穩壓控制回路。PC1芯片和1，2腳外圍元件R3,C3也是穩壓回路的一部分。

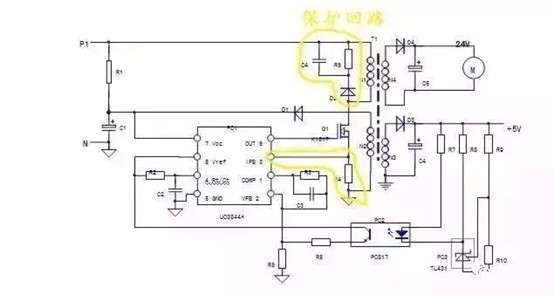

3、保護回路：PC1芯片本身和3腳外圍元件R4構成過電流保護回路;N1繞組上并聯的D2,R6,C4元件構成了開關管的反壓吸收保護電路;實質上穩壓回路的電壓反饋信號——穩壓信號，也可看作一路電壓保護信號，但保護電路的內容并不僅是局限于保護電路本身，保護電路的啟控往往是由于負載電路異常所引起的。

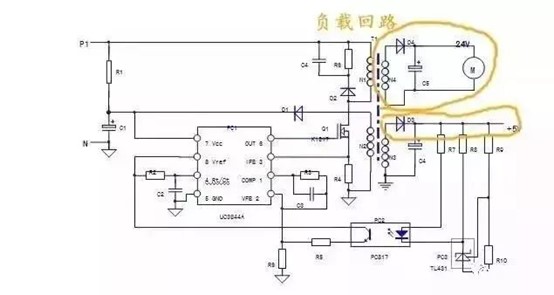

4、負載回路：N3,N4二次繞組及后續電路，均為負載回路，負載回路的異常，會牽涉到保護回路和穩壓回路，使兩個回路做出相應的保護和調整動作。
震蕩芯片本身參與和構成了前三個回路，芯片損壞，三個回路都會罷工，對三個或四個回路的檢修，是在芯片本身正常的前提下進行的，另外，可透過現象看到本質，比如，停震故障，也許并非優于震蕩回路元件損壞所引起的，有可能是穩壓回路故障或者負載回路異常，導致了芯片內部保護電路起控，而停止了PWM脈沖的輸出，并不能將各個回路完全孤立起來檢修，某一故障元件出險很可能表現出牽一發而動全身的效果。
開關電源電路常表現為以下3種典型故障現象：
1、次級負載供電電壓都為0V，變頻器上電后無反應，操作顯示面板無顯示，測量控制端子24V和10V電壓為0V，檢查開關電源輸入的530V電壓正常，可判斷為開關電源故障。
檢修步驟如下：
- 先用電阻測量法測量開關管Q1有無擊穿短路故障，電流取樣R4有無開路，電路易損元件為開關管，當其損壞后R4因受到?jīng)_擊而阻值變大或者斷路。Q1的G極串聯電阻，振蕩芯片PC1往往受沖擊而損壞，必須同時更換;檢查負載回路有無短路現象。
- 更換損壞件，或未檢測到有短路元件，可進行上電檢查，進一步判斷故障是出在振蕩回路還是穩壓回路。
檢測方法：
- 先檢測啟動電阻R1有無斷路，正常后，用18v直流電源直接送入UC3844的7.5腳，為振蕩電路單獨上電，測量8腳應有5V電壓輸出;6腳應有幾伏左右電壓輸出，說明振蕩回路基本正常，故障在穩壓回路。
- 若測量8腳有5V電壓輸出，但是6腳電壓為0V，查8.8腳外接R,C定時元件，6腳外圍電路。
- 若測量8腳，6腳電壓為0V，UC3844振蕩芯片已經損壞，需更換。
- 對UC3844單獨上電，短接PC2輸入側，若電路起振，說明故障在PC2輸入側外圍電路;電路不起振則檢查輸出側電路。
2、開關電源出現間歇振蕩，能聽到“打嗝”或者“吱吱”聲，操作面板時亮?xí)r熄，這是因為負載電路異常，導致電源過載，引發過流保護電路動作的典型故障特征，負載電流異常上升，引起一次繞組激磁電流大幅上升，在電流采樣電阻R4形成1V以上的電壓信號，使UC3844內部電流檢測電路起控，電路停震;R4上過流信號消失，電路又重新起振，如此循環往復，出現間歇振蕩。
檢查方法：
- 測量供電電路C5,C6兩端電阻值，如有短路直通現象，可能為整流二極管D3，D4有短路;觀察C5,C6外觀有無鼓包，噴液等現象，必要時拆下測量，供電電路無異常，可能為負載電路有短路故障。
- 檢查供電電路無異常，上電，用排除法，對各路供電進行逐一排除，如，拔下風扇供電端子，或者拔下+5V供電端子，若電源正常了說明元件有損壞。
3、負載電路的供電電壓過高或者過低，開關電源振蕩回路正常，問題出在穩壓回路，輸出電壓過高，穩壓回路元件損壞或者低效，使得反饋電壓幅度不足。
檢查方法：
- 在PC2輸出端并接10KΩ電阻，輸出電壓回落，說明PC2輸出側穩壓電路正常，故障在PC2本身以及輸入側電路。
- 在R7上并聯500Ω電阻，輸出電壓有明顯回落，說明光耦PC2良好，故障在PC3低效或者PC3外接電阻元件變值，反之，為PC2不良。
- 負載供電電壓過低，有三個故障可能：負載過重，使輸出電壓下降;穩壓回路元件不良，導致電壓反饋信號過大;開關管低效，使得開關變壓器儲能不足。
修復方法：
- 將供電支路的負載電路逐一排除，判斷是否由于負載過重引起的電壓回落，如切斷某路供電后回復正常值，說明開關電源本身正常，檢查負載電路，若輸出電壓低則檢查穩壓回路。
- 檢查穩壓回路的電阻R5~R10,無變值現象;逐一代換PC2,PC3，若正常，說明代換原件低效。
- 代換PC2,PC3無效，故障可能為開關管低效，或者UC3844內部輸出電路低效，代換優質開關管或者UC3844芯片。
